侧口外牙卡套三通 | Male Run Tee


产品概要:

名称:侧口外牙双卡套三通
压力等级:1.6MPa~40MPa
适用温度:≤450℃
制造材料:不锈钢304、316、316L、S32205、S32750
制造标准:GB3733.1-3765-83
螺纹形式:ZG、G、BSPP、NPT等
适用介质:油、水、气等非腐蚀性或有腐蚀性介质
应用领域:新能源、电子、电气、机械、液压、汽车领域。

应用领域

产品详细

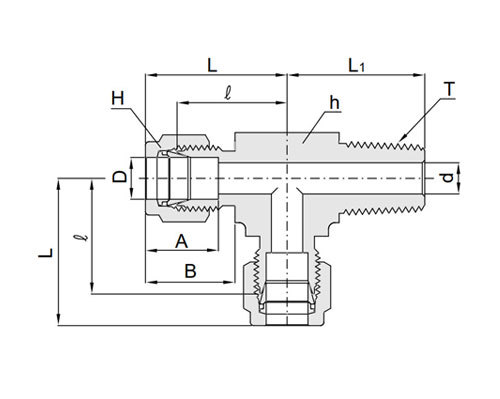

Connects Fractional Tube to Female NPT Thread

Part No. Tube OD T* NPT Size d+
Min.
Width across flat (in.) A B ℓ L L₁
in. mm h H
CRTM 2 - 2N 1/8 3.17 1/8 2.3 1/2 7/16 12.7 15.2 17 24.9 17.8
CRTM 2 - 4N 1/8 3.17 1/4 2.3 1/2 7/16 12.7 15.2 18 24.9 23.4
CRTM 3 - 2N 3/16 4.76 1/8 3 1/2 1/2 13.7 16 17.8 24.4 17.8
CRTM 4 - 2N 1/4 6.35 1/8 4.8 1/2 9/16 15.2 17.8 19.6 26.9 18.8
CRTM 4 - 4N 1/4 6.35 1/4 4.8 1/2 9/16 15.2 17.8 19.6 26.9 23.9
CRTM 5 - 2N 5/16 7.93 1/8 4.8 9/16 5/8 16.3 18.5 22.4 29.7 20.8
CRTM 6 - 4N 3/8 9.52 1/4 7 5/8 11/16 16.8 19.3 23.1 30.5 25.4
CRTM 6 - 6N 3/8 9.52 3/8 7 11/16 11/16 16.8 19.3 23.9 31.2 26.2
CRTM 8 - 6N 1/2 12.7 3/8 9.5 13/16 7/8 22.9 21.8 25.9 36.1 28.2
CRTM 8 - 8N 1/2 12.7 1/2 10.4 13/16 7/8 22.9 21.8 25.9 36.1 33
CRTM10 - 8N 5/8 15.87 1/2 12 15/16 7/8 24.4 21.8 27.9 38.1 35
CRTM12 - 12N 3/4 19.05 3/4 15.7 1-1/16 1-1/8 24.4 21.8 29.7 39.9 36.8



Connects Metric Tube to Female ISO Tapered Thread

Part No. Tube OD D T* ISO Thread Size d+
Min.
Width across flat A B ℓ L L₁
h H
CRTM 3M - 2R 3 1/8 2.3 1/2 12 12.9 15.3 17 23.6 17.8
CRTM 3M - 4R 3 1/4 2.3 1/2 12 12.9 15.3 18 24.6 23.4
CRTM 4M - 2R 4 1/8 2.4 1/2 12 13.7 16.1 18.8 25.4 18.8
CRTM 6M - 2R 6 1/8 4.8 1/2 14 15.3 17.7 19.6 27 18.8
CRTM 6M - 4R 6 1/4 4.8 1/2 14 15.3 17.7 19.6 27 23.4
CRTM 8M - 2R 8 1/8 4.8 9/16 16 16.2 18.6 21.3 28.8 19.8
CRTM 8M - 4R 8 1/4 4.8 9/16 16 16.2 18.6 21.3 28.8 24.4
CRTM 10M - 4R 10 1/4 6.3 11/16 19 17.2 18.5 23.9 31.5 28.2
CRTM 10M - 6R 10 3/8 7 11/16 19 17.2 19.5 23.9 31.5 28.2
CRTM 12M - 4R 12 1/4 7.9 13/16 22 22.8 22 25.9 36 28.2
CRTM 12M - 6R 12 3/8 9.5 13/16 22 22.8 22 25.9 36 28.2
CRTM 12M - 8R 12 1/2 9.5 15/16 25 24.4 22 27.9 38 33
CRTM 16M - 6R 16 3/8 9.5 15/16 25 24.4 22 25.9 36 30.2
CRTM 16M - 8R 16 1/2 12 15/16 25 24.4 22 27.9 38 35.1
CRTM 20M - 12R 20 3/4 15.7 30mm 32 26 22 34.5 44.6 41.7
