卡套四通 | Union Cross


产品概要:

名称:双卡套四通
压力等级:1.6MPa~40MPa
适用温度:≤450℃
制造材料:不锈钢304、316、316L、S32205、S32750
制造标准:GB3733.1-3765-83
螺纹形式:ZG、G、BSPP、NPT等
适用介质:油、水、气等非腐蚀性或有腐蚀性介质
应用领域:新能源、电子、电气、机械、液压、汽车领域。

应用领域

产品详细

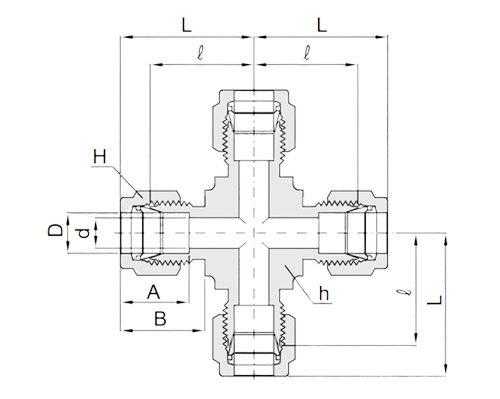

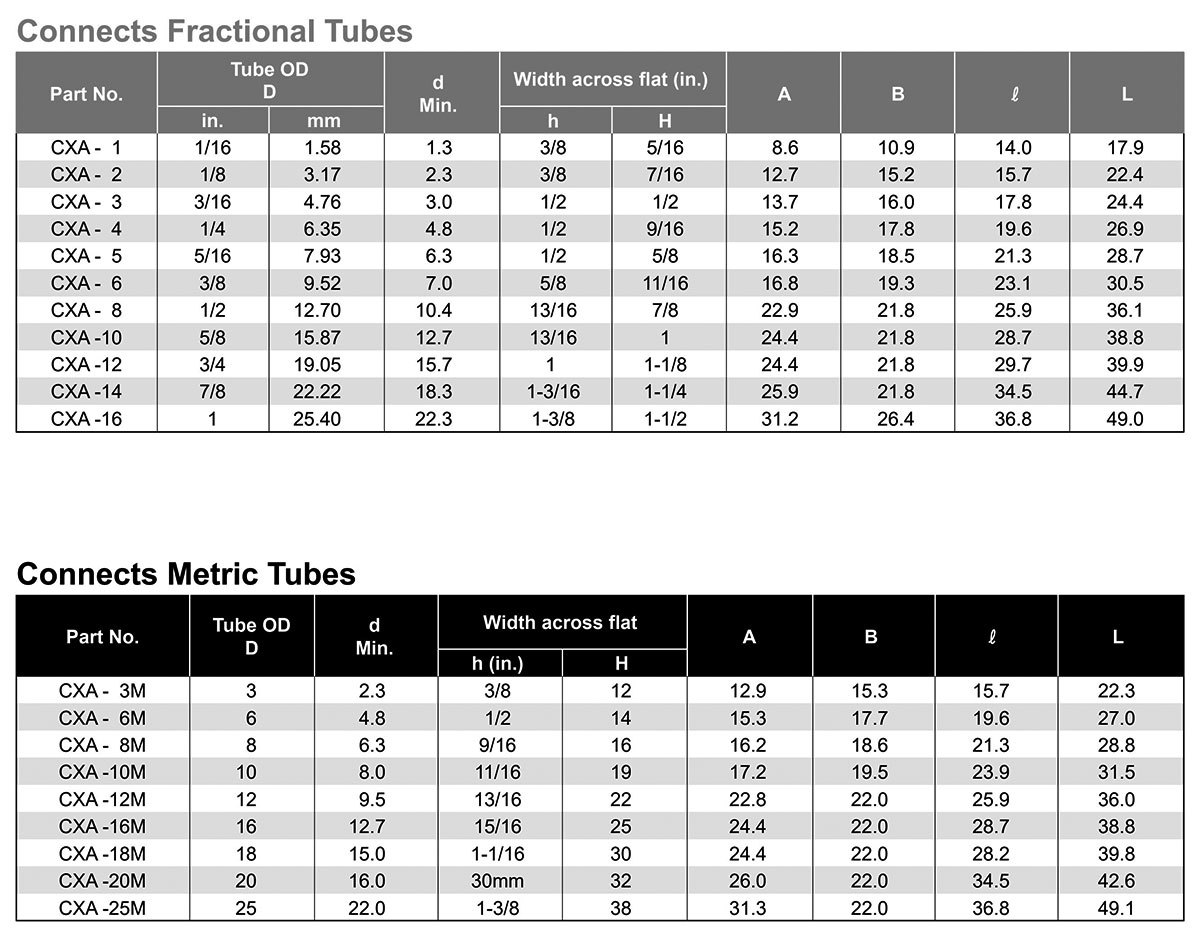

Connects Fractional Tubes

Part No. Tube OD d
Min.
Width across flat (in.) A B ℓ L
in. mm h H
CXA-1 1/16 1.58 1.3 3/8 5/16 8.6 10.9 14 17.9
CXA-2 1/8 3.17 2.3 3/8 7/16 12.7 15.2 15.7 22.4
CXA-3 3/16 4.76 3 1/2 1/2 13.7 16 17.8 24.4
CXA-4 1/4 6.35 4.8 1/2 9/16 15.2 17.8 19.6 26.9
CXA-5 5/16 7.93 6.3 1/2 5/8 16.3 18.5 21.3 28.7
CXA-6 3/8 9.52 7 5/8 11/16 16.8 19.3 23.1 30.5
CXA-8 1/2 12.7 10.4 13/16 7/8 22.9 21.8 25.9 36.1
CXA-10 5/8 15.87 12.7 13/16 1 24.4 21.8 28.7 38.8
CXA-12 3/4 19.05 15.7 1 1-1/8 24.4 21.8 29.7 39.9
CXA-14 7/8 22.22 18.3 1-3/16 1-1/4 25.9 21.8 34.5 44.7
CXA-16 1 25.4 22.3 1-3/8 1-1/2 31.2 26.4 36.8 49


Connects Metric Tubes

Part No. Tube OD
D
d
Min.
Width across flat A B ℓ L
h (in.) H
CXA-3M 3 2.3 3/8 12 12.9 15.3 15.7 22.3
CXA-6M 6 4.8 1/2 14 15.3 17.7 19.6 27
CXA-8M 8 6.3 9/16 16 16.2 18.6 21.3 28.8
CXA-10M 10 8 11/16 19 17.2 19.5 23.9 31.5
CXA-12M 12 9.5 13/16 22 22.8 22 25.9 36
CXA-16M 16 12.7 15/16 25 24.4 22 28.7 38.8
CXA-18M 18 15 1-1/16 30 24.4 22 28.2 39.8
CXA-20M 20 16 30mm 32 26 22 34.5 42.6
CXA-25M 25 22 1-3/8 38 31.3 22 36.8 49.1

All dimensions are in millimeters unless otherwise specified. Dimensions are for reference only, subject to change.
所有尺寸均以毫米为单位,除非另有说明。尺寸仅供参考,如有更改,恕不另行通知。
