45°外丝卡套弯头 | 45° Male Elbow
产品概要：
名称：45°外丝卡套弯头
压力等级：10MPa~40MPa
适用温度：≤450℃
制造材料：不锈钢304、316、316L、S32205、S32750
制造标准：GB3733.1-3765-83
螺纹形式：ZG、G、BSPP、NPT等
适用介质：油、水、气等非腐蚀性或有腐蚀性介质
应用领域：新能源、电子、电气、机械、液压、汽车领域。
压力等级：10MPa~40MPa
适用温度：≤450℃
制造材料：不锈钢304、316、316L、S32205、S32750
制造标准：GB3733.1-3765-83
螺纹形式：ZG、G、BSPP、NPT等
适用介质：油、水、气等非腐蚀性或有腐蚀性介质
应用领域：新能源、电子、电气、机械、液压、汽车领域。
应用领域
产品详细
 |

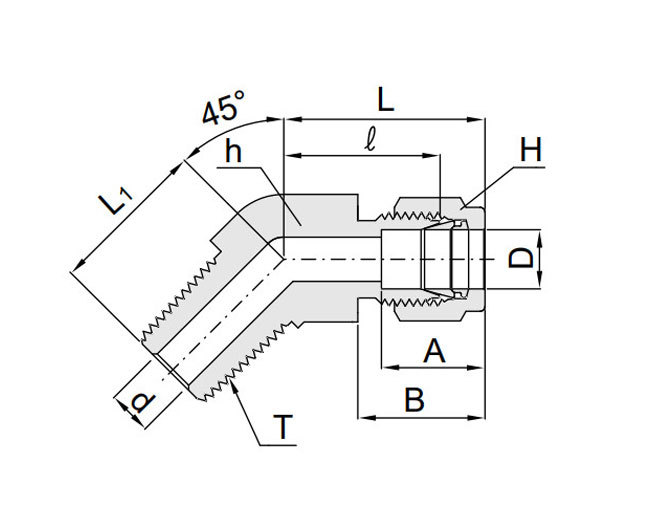

Connects Fractional Tube to Female NPT Thread
| Part No. | Tube OD D | T* NPT Size |
d+ Min. |
Width across flat (in.) |
A | B | ℓ | L | L1 | ||
| in. | mm | h | H | ||||||||
| CLMB 4 - 2N | 1/4 | 6.35 | 1/8 | 4.8 | 1/2 | 9/16 | 15.2 | 17.8 | 17.3 | 24.6 | 16.5 |
| CLMB 4 - 4N | 1/4 | 6.35 | 1/4 | 4.8 | 1/2 | 9/16 | 15.2 | 17.8 | 17.3 | 24.6 | 21.1 |
| CLMB 6 - 2N | 3/8 | 9.52 | 1/8 | 4.8 | 5/8 | 11/16 | 16.8 | 19.3 | 20.6 | 27.9 | 18.3 |
| CLMB 6 - 4N | 3/8 | 9.52 | 1/4 | 7.0 | 5/8 | 11/16 | 16.8 | 19.3 | 20.6 | 27.9 | 22.9 |
| CLMB 6 - 6N | 3/8 | 9.52 | 3/8 | 7.0 | 13/16 | 11/16 | 16.8 | 19.3 | 21.8 | 29.2 | 24.1 |
| CLMB 8 - 6N | 1/2 | 12.70 | 3/8 | 9.5 | 13/16 | 7/8 | 22.9 | 21.8 | 21.8 | 32.0 | 24.1 |
| CLMB 8 - 8N | 1/2 | 12.70 | 1/2 | 10.4 | 13/16 | 7/8 | 22.9 | 21.8 | 21.8 | 32.0 | 29.0 |
| CLMB12 -12N | 3/4 | 19.05 | 3/4 | 15.7 | 1-1/8 | 1-1/8 | 24.4 | 21.8 | 23.9 | 34.0 | 31.0 |
| CLMB16 -16N | 1 | 25.40 | 1/4 | 22.3 | 1-3/8 | 1-1/2 | 31.2 | 26.0 | 28.2 | 40.4 | 37.8 |
* ISO Tapered Threads are available upon request. + The d dimension is the minimum nominal opening. These fittings may have a larger opening at the pipe/straight thread end.
