SAE分体式对焊法兰 ASF/BSF

产品概要：

结构类型：SAE分体式对焊法兰
尺寸范围：1/2″~5″（DN13~DN127）
压力等级：3000psi、6000psi
材质牌号：45#、304/304L, 321、316/316L等
制造工艺：进料→复检→下料→加热→模锻→热处理→切边→抛丸→钻孔→机加工→打标→检验→装箱→发运
产品标准：SAE J518C、JB/ZQ4187、ISO 6162 、ISO 6164

应用领域

产品详细

SAE法兰焊管组合件类型

ASF型	BSF型	CSF型	DSF型

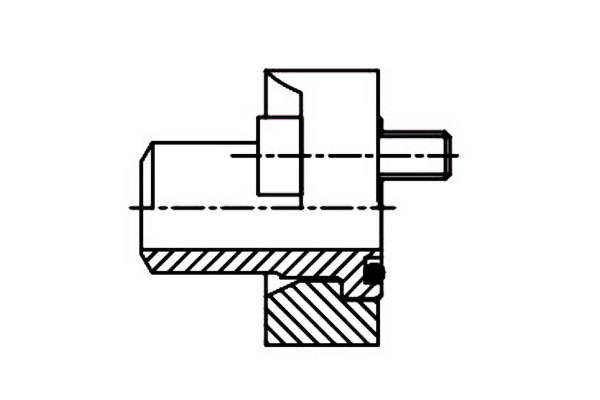

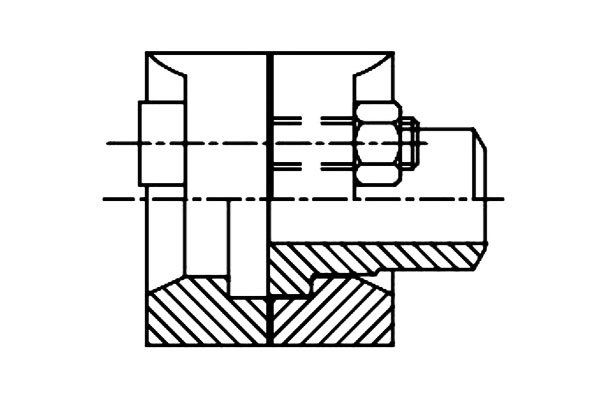

对应JB/ZQ4187 A型 1、对开法兰压板（FH）2只 2、带O型槽焊管（SFJ）1只 3、O型圈1只 4、螺栓1组	对应JB/ZQ4187 B型 1、对开法兰压板（FH）2只 2、全法兰压板（VF）1只 3、配对焊管（SFJ+SFJN）各1只 4、O型圈1只 5、螺栓1组	对应JB/ZQ4187 C型 1、对开法兰压板（FH）2只 2、全法兰压板（VF）1只 3、光面焊管（SFJN）1只 4、O型圈1只 5、螺栓1组	对应JB/ZQ4187 D型 1、对开法兰压板（FH）2只 2、全法兰压板（VF）1只 3、带O型槽闷盖（MG）1只 4、O型圈1只 5、螺栓1组

ESF型	FSF型	AWF型	ASFN型

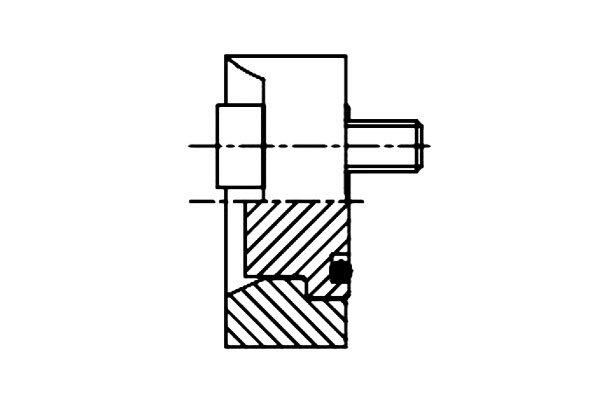

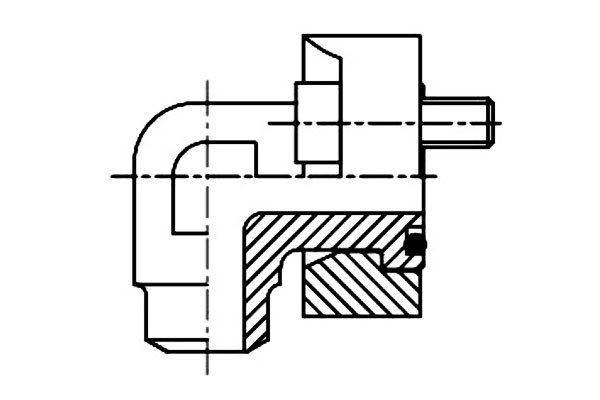

对应JB/ZQ4187 E型 1、对开法兰压板（FH）2只 2、带O型槽闷盖（MG）1只 3、O型圈1只 4、螺栓1组	对应JB/ZQ4187 F型 1、对开法兰压板（FH）2只 2、O型圈1只 3、螺栓1组	1、对开法兰压板（FH）2只 2、90°弯带O型槽焊管（WFJ）1只 3、O型圈1只 4、螺栓1组	1、对开法兰压板（FH）2只 2、光面焊管（SFJN）1只 3、螺栓1组
