螺纹法兰 Threaded Flanges
产品概要:
尺寸:1/2″~24″ (DN15~DN600)
压力:PN6、PN10、PN16、PN25、PN40、PN63、PN100、150#、300#、600#、900#、1500#、2500#
材质:20#、A105、16Mn、A350 LF2;F304/304L、F316/316L、F316Ti、F321、F317L、S31803(F51)、S31254(F44)、S32750(F53)、S32760(F55);ASTM A182 F9、F11、F12、F22、F91等
螺纹:NPT、G、PT、Rc等
材料:圆钢、钢锭
标准:ASME B16.5、GB/T9124.1-2019、GB/T9124.2-2019、GB/T9112-2010、HG/T20592-2009、HG/T20615-2009等
压力:PN6、PN10、PN16、PN25、PN40、PN63、PN100、150#、300#、600#、900#、1500#、2500#
材质:20#、A105、16Mn、A350 LF2;F304/304L、F316/316L、F316Ti、F321、F317L、S31803(F51)、S31254(F44)、S32750(F53)、S32760(F55);ASTM A182 F9、F11、F12、F22、F91等
螺纹:NPT、G、PT、Rc等
材料:圆钢、钢锭
标准:ASME B16.5、GB/T9124.1-2019、GB/T9124.2-2019、GB/T9112-2010、HG/T20592-2009、HG/T20615-2009等
应用领域

产品详细
法兰密封面形式 |
![]() |
![]() |

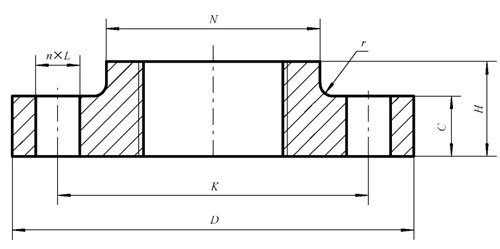

平面(FF)带颈螺纹钢制管法兰 | 突面(RF)带颈螺纹钢制管法兰 |
法兰适用压力及尺寸范围 |
国标法兰适用压力及尺寸范围(GB/T9124、HG/T20592) | 密封面型式 | 公称压力PN | |||||||||||
Mpa/Bar | |||||||||||||
0.25 | 0.6 | 1 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 32 | 40 | ||
2.5 | 6 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 320 | 400 | ||
平面(FF) | ― | DN10-150 | ― | ||||||||||
突面(RF) | DN10-150 | ― |
美标法兰适用压力及尺寸范围(ASME B16.5、HG/T20615) | 密封面型式 | 公称压力PN | |||||
Class(LB)/Mpa/Bar | |||||||
150LB | 300LB | 600LB | 900LB | 1500LB | 2500LB | ||
2.0 | 5.0 | 11.0 | 15.0 | 26.0 | 42.0 | ||
20 | 50 | 110 | 150 | 260 | 420 | ||
平面(FF) | ― | ||||||
突面(RF) | DN15-250 (1/2"-10") | DN15-65 (1/2"-2.1/2") |
