八字盲板 Spectacle Blind

产品概要：

尺寸：1/2″~48″ (DN15~DN1200)
压力：PN10、PN16、PN25、PN40、150#、300#、600#、900#、1500#、2500#
材质：20#、A105、16Mn、A350 LF2；F304/304L、F316/316L、F316Ti、F321、F317L、S31803(F51)、S31254(F44)、S32750(F53)、S32760(F55)；ASTM A182 F9、F11、F12、F22、F91等
材料：圆钢、钢锭
标准：ASME/ANSI B16.48、HG21547-93等

应用领域

产品详细

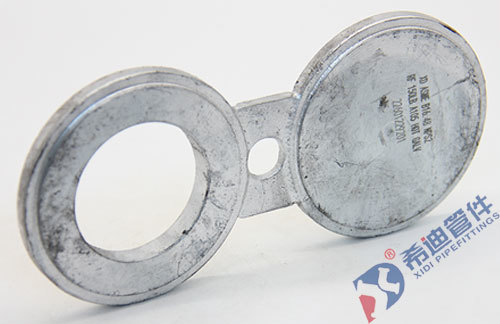

8字盲板因外形像个8字而得名，英文名称为Spectacle blind。用于隔离或者连接管道系统。8字盲板是一块被分割成两块圆盘的具有固定厚度的钢板。两块圆盘通过扁钢连接，其中一块是实心圆盘，另一块是空心圆环，其内孔径与法兰一致。8字盲板在管道系统中通常需要与其他设施或装置隔离。通常，8字盲板位于开的位置，以便流体通过管道。当8字盲板在关的位置上时，管道被关闭，流体被阻断。管道系统的维护是8字盲板旋转至关闭位置的一个原因。8字盲板连接腹板中有一个钻孔，松开并拆解部分螺栓，8字盲板可以在法兰间转动，更换垫片后，螺栓可以重新装配和紧固。
