带颈平焊法兰 Slip On flange
产品概要：
尺寸：1/2″~40″ (DN15~DN1000)
压力：PN6、PN10、PN16、PN25、PN40、PN63、PN100、150#、300#、600#、900#、1500#
材质：20#、A105、16Mn、A350 LF2；F304/304L、F316/316L、F316Ti、F321、F317L、S31803(F51)、S31254(F44)、S32750(F53)、S32760(F55)；ASTM A182 F9、F11、F12、F22、F91等
材料：圆钢、钢锭
标准：ASME B16.5、ASME B16.47、GB/T9124.1-2019、GB/T9124.2-2019、GB/T9112-2010、HG/T20592-2009、HG/T20615-2009、EN 1092-1等
压力：PN6、PN10、PN16、PN25、PN40、PN63、PN100、150#、300#、600#、900#、1500#
材质：20#、A105、16Mn、A350 LF2；F304/304L、F316/316L、F316Ti、F321、F317L、S31803(F51)、S31254(F44)、S32750(F53)、S32760(F55)；ASTM A182 F9、F11、F12、F22、F91等
材料：圆钢、钢锭
标准：ASME B16.5、ASME B16.47、GB/T9124.1-2019、GB/T9124.2-2019、GB/T9112-2010、HG/T20592-2009、HG/T20615-2009、EN 1092-1等
应用领域
产品详细
|
法兰密封面形式 |
 |
 |

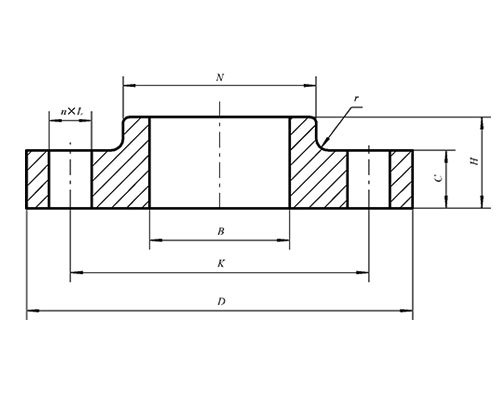

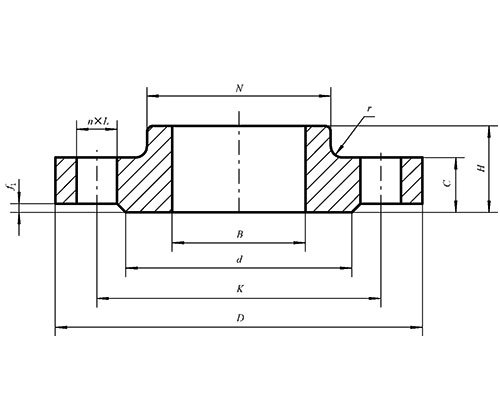

| 平面（FF）带颈平焊SO钢制管法兰 | 突面（RF）带颈平焊SO钢制管法兰 |
 |
 |

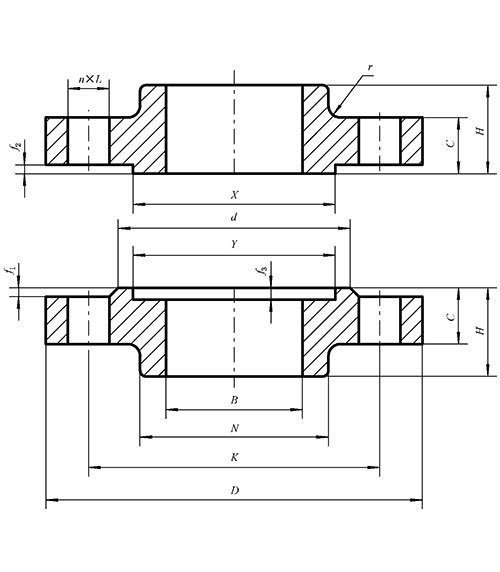

| 凹凸面（MF）带颈平焊SO钢制管法兰 | 榫槽面（TG）带颈平焊SO钢制管法兰 |
 |
|
| O型圈面（OSG）带颈平焊SO钢制管法兰 |
|
法兰适用压力及尺寸范围 |
| 国标法兰适用压力及尺寸范围（GB/T9124、HG/T20592） | 密封面型式 | 公称压力PN | |||||||||||
| Mpa/Bar | |||||||||||||
| 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 32 | 40 | ||
| 2.5 | 6 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 320 | 400 | ||
| 平面(FF) | ― | DN10-300 | DN10-600 | DN10-1000 | DN10-600 | ― | |||||||
| 突面(RF) | DN10-150 | ― | |||||||||||
| 凹凸面(MF) | ― | ||||||||||||
| 榫槽面(TG) | |||||||||||||
| O形圈面(OSG) | ― | ||||||||||||
| 美标法兰适用压力及尺寸范围（ASME B16.5、HG/T20615） | 密封面型式 | 公称压力PN | |||||
| Class(LB)/Mpa/Bar | |||||||
| 150LB | 300LB | 600LB | 900LB | 1500LB | 2500LB | ||
| 2.0 | 5.0 | 11.0 | 15.0 | 26.0 | 42.0 | ||
| 20 | 50 | 110 | 150 | 260 | 420 | ||
| 平面(FF) | DN15-600 (1/2"-24") | ― | |||||
| 突面(RF) | DN15-600 (1/2"-24") | DN15-65 (1/2"-2.1/2") | ― | ||||
| 凹凸面(MF) | ― | DN15-600 (1/2"-24") | |||||
| 榫槽面(TG) | |||||||
| 环连接面(RJ) | DN15-600 (1/2"-24") | ||||||
