平板法兰 PL
产品概要：
尺寸：1/2″~80″ (DN15~DN2000)
压力：PN2.5、PN6、PN10、PN16、PN25、PN40、PN63、PN100
材质：20#、A105、16Mn、A350 LF2；F304/304L、F316/316L、F316Ti、F321、F317L、S31803(F51)、S31254(F44)、S32750(F53)、S32760(F55)；ASTM A182 F9、F11、F12、F22、F91等
材料：钢板、钢锭、圆钢
标准：GB/T9124.1-2019、GB/T9119-2010、HG/T20592-2009、EN 1092-1等
压力：PN2.5、PN6、PN10、PN16、PN25、PN40、PN63、PN100
材质：20#、A105、16Mn、A350 LF2；F304/304L、F316/316L、F316Ti、F321、F317L、S31803(F51)、S31254(F44)、S32750(F53)、S32760(F55)；ASTM A182 F9、F11、F12、F22、F91等
材料：钢板、钢锭、圆钢
标准：GB/T9124.1-2019、GB/T9119-2010、HG/T20592-2009、EN 1092-1等
应用领域
产品详细
 |
 |
 |
|
国标平板法兰PL密封面结构图及压力对照表 |
 |
 |

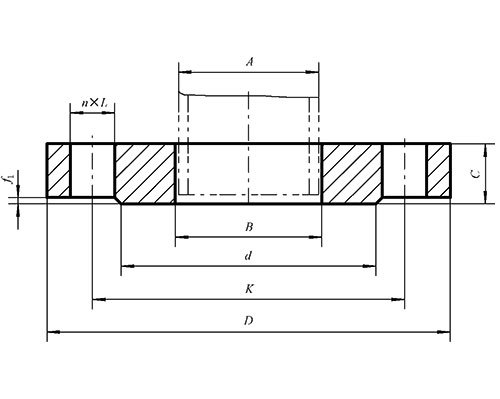

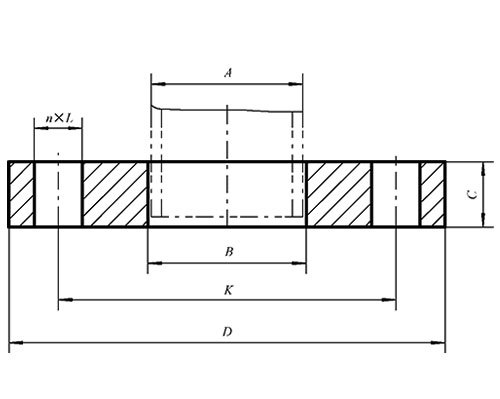

| 平面（FF）板式平焊PL钢制管法兰 | 突面（RF）板式平焊PL钢制管法兰 |
| 国标法兰适用压力及尺寸范围（GB/T9124.1、HG/T20592） | 密封面型式 | 公称压力PN | |||||||||||
| Mpa/Bar | |||||||||||||
| 0.25 （2.5） |
0.6 （6） |
1.0 （10） |
1.6 （16） |
2.5 （25） |
4 （40） |
6.3 （63） |
10 （100） |
16 （160） |
25 （250） |
32 （320） |
40 （400） |
||
| 平面(FF) | DN10-1200 | DN10-2000 | DN10-1200 | DN10-1000 | DN10-800 | DN10-400 | ― | ||||||
| 突面(RF) | DN10-400 | DN10-350 | ― | ||||||||||
