承插焊异径插入件 | Socket Weld Reducing Inserts

产品概要：

尺寸范围：3/8″~4″ (DN10~DN100)
压力等级：3000LB（SCH160）、6000LB（XXS）
材质牌号：碳钢、不锈钢、合金钢、超级双相钢、镍基合金等
制造工艺：进料→复检→下料→加热→模锻→抛丸→钻孔→机加工→打标→检验→装箱→发运
产品标准：MSS SP-97

应用领域

产品详细

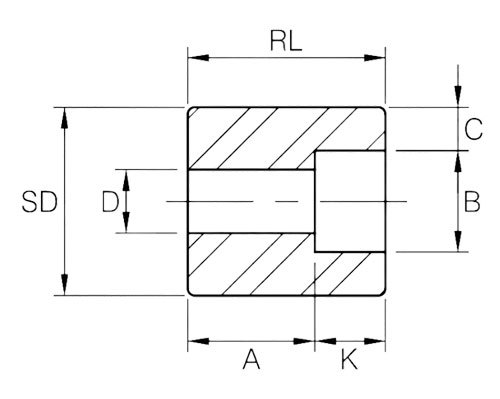

Type 1	Type 2
	MSS SP-79-2011 Dimensions are in millimeters

Nom.Pipe Size	Type⑵		Socket		Shank Dia. SD	Laying Length A		Bore D		Wall (Min) C		Length
	Type⑵		Socket			Laying Length A		Bore D		Wall (Min) C		SL		RL (Min)
	3M	6M	Dia. B	Depth (Min) K		3M	6M	3M	6M	3M	6M	3M	6M	3M	6M
3/8X1/4	1	1	14.4	9.5	17.1	19.0	21.3	9.2	6.3	3.78	4.60	14.2	15.7	－	－
1/2X3/8	1	1	17.8	9.5	21.3	20.6	23.1	12.5	9.1	4.01	5.03	15.7	15.7	－	－
1/2X1/4	1	1	14.4	9.5	21.3	20.6	20.6	9.2	6.3	3.78	4.60	15.7	15.7	－	－
3/4X1/2	1	1	22.0	9.5	26.7	22.4	25.4	15.8	11.7	4.67	5.97	17.5	19.0	－	－
3/4X3/8	2	1	17.8	9.5	26.7	15.7	22.4	12.5	9.1	4.01	5.03	－	19.0	26.9	－
3/4X1/4	2	2	14.4	9.5	26.7	17.5	22.4	9.2	6.3	3.78	4.60	－	－	26.9	32
1X3/4	1	1	27.4	12.5	33.4	23.9	28.4	20.9	15.5	4.90	6.96	19.0	20.6	－	－
1X1/2	2	1	22.0	9.5	33.4	15.7	28.4	15.8	11.7	4.67	5.97	－	20.6	28.4	－
1X3/8	2	2	17.8	9.5	33.4	17.5	22.4	12.5	9.1	4.01	5.03	－	－	28.4	33.2
1X1/4	2	2	14.4	9.5	33.4	19.0	23.9	9.2	6.3	3.78	4.60	－	－	28.4	33.2
1.1/4X1	1	1	34.1	12.5	42.2	25.4	30.2	26.6	20.7	5.69	7.92	20.6	22.4	－	－
1.1/4X3/4	2	2	27.4	12.5	42.2	17.5	20.6	20.9	15.5	4.90	6.96	－	－	31.7	34.7
1.1/4X1/2	2	2	22.0	9.5	42.2	19.0	22.4	15.8	11.7	4.67	5.97	－	－	31.7	34.7
1.1/4X3/8	2	2	17.8	9.5	42.2	20.6	23.9	12.5	9.1	4.01	5.03	－	－	31.7	34.7
1.1/4X1/4	2	2	14.4	9.5	42.2	22.4	25.4	9.2	6.3	3.78	4.60	－	－	31.7	34.7
1.1/2X1.1/4	1	1	42.9	12.5	48.2	28.4	35.0	35.0	29.4	6.07	7.92	22.4	25.4	－	－
1.1/2X1	2	1	34.1	12.5	48.2	17.5	29.2	26.6	20.7	5.69	7.92	－	25.4	33.2	－
1.1/2X3/4	2	2	27.4	12.5	48.2	19.0	25.4	20.9	15.5	4.90	6.96	－	－	33.2	39.6
1.1/2X1/2	2	2	22.0	9.5	48.2	20.6	26.9	15.8	11.7	4.67	5.97	－	－	33.2	39.6
1.1/2X3/8	2	2	17.8	9.5	48.2	22.4	28.4	12.5	9.1	4.01	5.03	－	－	33.2	39.6
2X1.1/2	1	1	49.0	12.5	60.3	31.8	38.9	40.8	33.9	6.35	8.92	25.4	28.7	－	－
2X1.1/4	2	2	42.9	12.5	60.3	20.6	23.9	35.0	29.4	6.07	7.92	－	－	38.1	41.1
2X1	2	2	34.1	12.5	60.3	22.4	25.4	26.6	20.7	5.69	7.92	－	－	38.1	41.1
2X3/4	2	2	27.4	12.5	60.3	23.9	26.9	20.9	15.5	4.90	6.96	－	－	38.1	41.1
2X1/2	2	2	22.0	9.5	60.3	25.4	28.4	15.8	11.7	4.67	5.97	－	－	38.1	41.1
2.1/2X2	1	1	61.4	16.0	73.0	46.0	42.7	52.4	42.8	6.93	10.92	38.1	38.1	－	－
2.1/2X1.1/2	2	2	49.0	12.5	73.0	35.0	35.0	40.8	33.9	6.35	8.92	－	－	53.8	53.8
2.1/2X1.1/4	2	2	42.9	12.5	73.0	36.6	36.6	35.0	29.4	6.07	7.92	－	－	53.8	53.8
2.1/2X1	2	2	34.1	12.5	73.0	38.1	38.1	26.6	20.7	5.69	7.92	－	－	53.8	53.8
2.1/2X3/4	2	2	27.4	12.5	73.0	39.6	38.1	20.9	15.5	4.90	6.96	－	－	53.8	53.8
3X2.1/2	1	1	74.1	16.0	88.9	38.1	57.2	62.7	54.0	8.76	11.91	38.1	44.4	－	－
3X2	2	2	61.4	16.0	88.9	25.4	31.8	52.4	42.8	6.93	10.92	－	－	47.4	53.8
3X1.1/2	2	2	49.0	12.5	88.9	28.4	31.8	40.8	33.9	6.35	8.92	－	－	47.4	53.8
3X1.1/4	2	2	42.9	12.5	88.9	30.2	31.8	35.0	29.4	6.07	7.92	－	－	47.4	53.8
3X1	2	2	34.1	12.5	88.9	31.8	31.8	36.6	20.7	5.69	7.92	－	－	47.4	53.8
4X3	2	－	90.0	16.0	114.3	33.3	－	77.9	－	9.52	－	－	－	60.4	－
4X2.1/2	2	－	74.1	16.0	114.3	38.1	－	62.7	－	8.76	－	－	－	60.4	－
4X2	2	－	61.4	16.0	114.3	38.1	－	52.4	－	6.93	－	－	－	60.4	－
4X1.1/2	2	－	49.0	12.5	114.3	41.1	－	40.8	－	6.35	－	－	－	60.4	－
4X1.1/4	2	－	42.9	12.5	114.3	42.9	－	35.0	－	6.07	－	－	－	60.4	－

Note：
(1) 、At the option of the manufacturer Type 2 Reducers may be furnished in Type 1 configuration.
(2) 、3M & 6M symbols denote 3000 and 6000 classes.

DIMENSIONAL TOLERANCES OF REDUCER INSERT

MSS SP-79-2011
Unit:mm

	1/4	3/8	1/2	3/4	1	1.1/4	1.1/2	2	2.1/2	3	4
Laying Length(A)		＋1.5 －0.0			＋2.0 －0.0				＋2.5 －0.0

Socket Dia(B)	±0.20								＋0.3 －0.2

Bore(D)	±0.8								±1.5
Shank Dia(SD)		±0.25						±0.50			±0.8
Shank Length(SL)		＋0.0 －1.5			＋0.0 －2.0				＋0.0 －2.5
