异径管（大小头）Pipe Reducer

产品概要：

尺寸范围：1/2″~60″ (DN15~DN1500)
压力等级：3mm – 40mm / SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
材质牌号：304/304L、316/316L、316Ti、321、317L、S31803、S31254、S32750、S32760、A234 WPB、20#等
制造工艺：锯切、热压、冷挤压、热处理、机加工
产品标准：ASME B16.9, GB/T12459, GB/T13401, GB/T10752，SH3408, SH3409, HG/T21631, HG/T21635, SY/T0510, JIS2311/2312/2313, DL/T695, EN 10253等
产品型式：同心异径管、偏心异径管

BUTT-WELD CONCENTRIC AND ECCENTRIC REDUCER

应用领域

产品详细

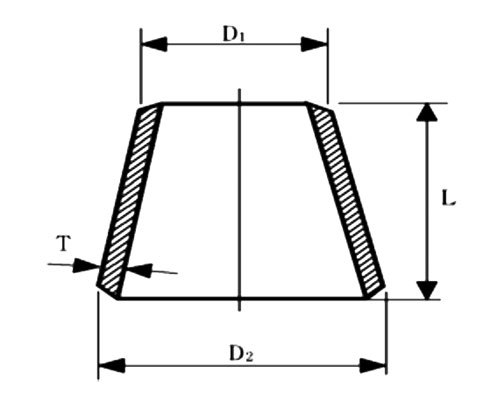

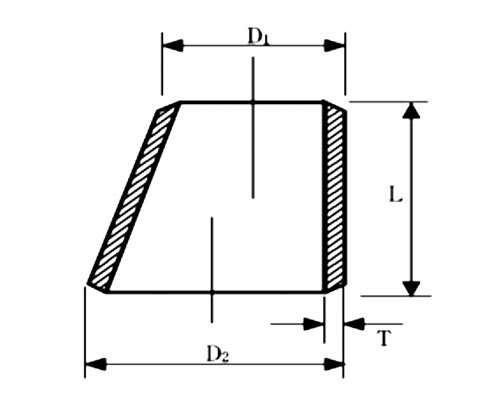

同心大小头-结构图（带折边）	偏心大小头-结构图（带折边）

同心大小头-结构图（直边）	偏心大小头-结构图（直边）

公称通径 Nominal Pipe Size		端部外径 Outside to Bevel	中心至端面 Center to End
DN	(NPS)	D1×D2	C
20×15	3/4×1/2	26.7×21.3	38
20×10	3/4×3/8	26.7×17.1	38
25×20	1×3/4	33.4×26.7	51
25×15	1×1/2	33.4×21.3	51
32×25	11/4×1	42.2×33.4	51
32×20	11/4×3/4	42.2×26.7
32×15	11/4×1/2	42.2×21.3
40×32	11/2×11/4	48.3×42.2	64
40×25	11/2×1	48.3×33.4
40×20	11/2×3/4	48.3×26.7
40×15	11/2×1/2	48.3×21.3
50×40	2×11/2	60.3×48.3	76
50×32	2×11/4	60.3×42.2
50×25	2×1	60.3×33.4
50×20	2×3/4	60.3×26.7
65×50	21/2×2	73×60.3	89
65×40	21/2×11/2	73×48.3
65×32	21/2×11/4	73×42.2
65×25	21/2×1	73×33.4
80×65	3×21/2	88.9×73	89
80×50	3×2	88.9×60.3
80×40	3×11/2	88.9×48.3
80×32	3×11/4	88.9×42.2
90×80	31/2×3	101.6×88.9	102
90×65	31/2×21/2	101.6×73
90×50	31/2×2	101.6×60.3
90×40	31/2×11/2	101.6×48.3
100×80	4×3	114.3×88.9	102
100×65	4×21/2	114.3×73
100×50	4×2	114.3×60.3
100×40	4×11/2	114.3×48.3
125×100	5×4	141.3×114.3	127
125×90	5×31/2	141.3×101.6
125×80	5×3	141.3×88.9
125×65	5×21/2	141.3×73.0
125×50	5×2	141.3×60.3
150×125	6×5	168.3×141.3	140
150×100	6×4	168.3×114.3
150×90	6×31/2	168.3×101.6
150×80	6×3	168.3×88.9
150×65	6×21/2	168.3×73.0
200×150	8×6	219.1×168.3	152
200×125	8×5	219.1×141.3
200×100	8×4	219.1×114.3
200×90	8×31/2	219.1×101.6
250×200	10×8	273.1×219.1	178
250×150	10×6	273.1×168.3
250×125	10×5	273.1×141.3
250×100	10×4	273.1×114.3
300×250	12×10	323.9×273.0	203
300×200	12×8	323.9×219.1
300×150	12×6	323.9×168.3
300×125	12×5	323.9×141.3
350×300	14×12	355.6×323.8	330
350×250	14×10	355.6×273.0
350×200	14×8	355.6×219.1
350×150	14×6	355.6×168.3
400×350	16×14	406.4×355.6	356
400×300	16×12	406.4×323.8
400×250	16×10	406.4×273.0
400×200	16×8	406.4×219.1
400×150	16×6	406.4×168.3
450×400	18×16	457.0×406.4	381
450×350	18×14	457.0×355.6
450×300	18×12	457.0×323.8
450×250	18×10	457.0×273.0
450×200	18×8	457.0×219.1
500×450	20×18	508.0×457.0	508
500×400	20×16	508.0×406.4
500×350	20×14	508.0×355.6
500×300	20×12	508.0×323.8
500×250	20×10	508.0×273.0
550×500	22×20	559.0×508.0	508
550×450	22×18	559.0×457.0
550×400	22×16	559.0×406.4
550×350	22×14	559.0×355.6
550×300	22×12	559.0×323.8
550×250	22×10	559.0×273.0
600×550	24×22	610.0×559.0	508
600×500	24×20	610.0×508.0
600×450	24×18	610.0×457.0
600×400	24×16	610.0×406.4
600×350	24×14	610.0×355.6
600×300	24×12	610.0×323.8
650×600	26×24	660.0×610.0	610
650×550	26×22	660.0×559.0
650×500	26×20	660.0×508.0
650×450	26×18	660.0×457.0
650×400	26×16	660.0×406.4
650×350	26×14	660.0×355.6
700×650	28×26	711.0×660.0	610
700×600	28×24	711.0×610.0
700×550	28×22	711.0×559.0
700×500	28×20	711.0×508.0
700×450	28×18	711.0×457.0
700×400	28×16	711.0×406.4
700×350	28×14	711.0×355.6
750×700	30×28	762.0×711.0	610
750×650	30×26	762.0×660.0
750×600	30×24	762.0×610.0
750×550	30×22	762.0×559.0
750×500	30×20	762.0×508.0
750×450	30×18	762.0×457.0
750×400	30×16	762.0×406.4
750×350	30×14	762.0×355.6
800×750	32×30	813.0×762.0	610
800×700	32×28	813.0×711.0
800×650	32×26	813.0×660.0
800×600	32×24	813.0×610.0
800×550	32×22	813.0×559.0
800×500	32×20	813.0×508.0
850×800	34×32	864.0×813.0	610
850×750	34×30	864.0×762.0
850×700	34×28	864.0×711.0
850×650	34×26	864.0×660.0
850×600	34×24	864.0×610.0
850×550	34×22	864.0×559.0
900×850	36×34	914.0×864.0	610
900×800	36×32	914.0×813.0
900×750	36×30	914.0×762.0
900×700	36×28	914.0×711.0
900×650	36×26	914.0×660.0
900×600	36×24	914.0×610.0
900×550	36×22	914.0×559.0
950×900	38×36	965.0×914.0	610
950×850	38×34	965.0×864.0
950×800	38×32	965.0×813.0
950×750	38×30	965.0×762.0
950×700	38×28	965.0×711.0
950×650	38×26	965.0×660.0
950×600	38×24	965.0×610.0
1000×950	40×38	1016.0×965.0	610
1000×900	40×36	1016.0×914.0
1000×850	40×34	1016.0×864.0
1000×800	40×32	1016.0×813.0
1000×750	40×30	1016.0×762.0
1000×700	40×28	1016.0×711.0
1050×1000	42×40	1067.0×1016.0	610
1050×950	42×38	1067.0×965.0
1050×900	42×36	1067.0×914.0
1050×850	42×34	1067.0×864.0
1050×800	42×32	1067.0×813.0
1050×750	42×30	1067.0×762.0
1050×700	42×28	1067.0×711.0
1100×1050	44×42	1118.0×1067.0	610
1100×1000	44×40	1118.0×1016.0
1100×950	44×38	1118.0×965.0
1100×900	44×36	1118.0×914.0
1100×850	44×34	1118.0×864.0
1100×800	44×32	1118.0×813.0
1150×1100	46×44	1168.0×1118.0	711
1150×1050	46×42	1168.0×1067.0
1150×1000	46×40	1168.0×1016.0
1150×950	46×38	1168.0×965.0
1150×900	46×36	1168.0×914.0
1150×850	46×34	1168.0×864.0
1200×1150	48×46	1219.0×1168.0	711
1200×1100	48×44	1219.0×1118.0
1200×1050	48×42	1219.0×1067.0
1200×1000	48×40	1219.0×1016.0
1200×950	48×38	1219.0×965.0
1200×900	48×36	1219.0×914.0
1300×1200	52×48	1321.0×1219.0	711
1300×1150	52×46	1321.0×1168.0
1300×1100	52×44	1321.0×1118.0
1300×1050	52×42	1321.0×1067.0
1300×1000	52×40	1321.0×1016.0
1400×1300	56×52	1422.0×1321.0	711
1400×1200	56×48	1422.0×1219.0
1400×1100	56×44	1422.0×1118.0
1400×1000	56×42	1422.0×1067.0
1500×1400	60×56	1524.0×1422.0	711
1500×1300	60×52	1524.0×1321.0
1500×1200	60×48	1524.0×1219.0
1500×1100	60×46	1524.0×1168.0
