管帽 Pipe Cap

产品概要：

尺寸范围：1/2″~48″ (DN15~DN1200)
压力等级：3mm – 40mm / SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
材质牌号：304/304L、316/316L、316Ti、321、317L、S31803、S31254、S32750、S32760、A234 WPB、20#等
制造工艺：切割、压制、热处理、精加工
产品标准：ASME B16.9, GB/T12459, GB/T13401, SH3408, SH3409, HG/T21635, SY/T0510, DIN2617等

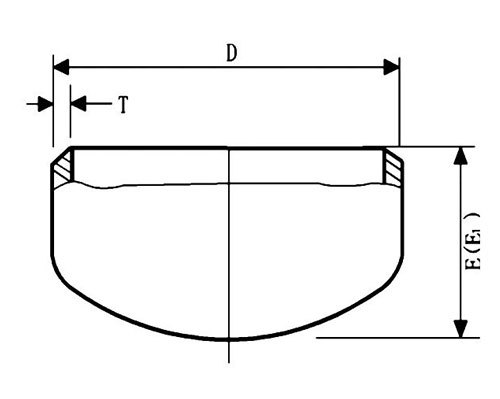

BUTT-WELD PIPE CAPS

应用领域

产品详细

公称通径 Nominal Size		端部外径 Outside diameter at Bevel	长度 Length		对尺寸E的限制厚度 Limiting wall Thickness for Length E
DN	NPS	D	E	E₁	对尺寸E的限制厚度 Limiting wall Thickness for Length E
15	1/2	21.3	25	25	4.57
20	3/4	26.7	25	25	3.81
25	1	33.4	38	38	4.57
32	11/4	42.2	38	38	4.83
40	11/2	48.3	38	38	5.08
50	2	60.3	38	44	5.59
65	21/2	73.0	38	51	7.11
80	3	88.9	51	64	7.62
90	31/2	101.6	64	76	8.13
100	4	114.3	64	76	8.64
125	5	141.3	76	89	9.65
150	6	168.3	18	102	10.92
200	8	219.1	102	127	12.70
250	10	273.0	127	152	12.70
300	12	323.9	152	178	12.70
350	14	355.6	165	191	12.70
400	16	406.4	178	203	12.70
450	18	457.0	203	229	12.70
500	20	508.0	229	254	12.70
550	22	559.0	254	254	12.70
600	24	610.0	267	305	12.70
650	26	660.0	267	-	-
700	28	711.0	267	-	-
750	30	762.0	267	-	-
800	32	813.0	267	-	-
850	34	864.0	267	-	-
900	36	914.0	267	-	-
950	38	965.0	305	-	-
1000	40	1016.0	305	-	-
1050	42	1067.0	305	-	-
1100	44	1118.0	343	-	-
1150	46	1168.0	343	-	-
1200	48	1219.0	343	-	-
