对焊斜三通 Butt Weld Lateral Tee


产品概要:

尺寸范围:1/2″~60″ (DN15~DN1500)
压力等级: Sch10S, 40S, S80
材质牌号:A234 WPB, 20#, 16Mn, 304/304L, 316/316L,321, S31803等
制造工艺:无缝管或钢板、焊接、热处理、机加工
产品标准:ASME 16.9, GB/T12459,MSS SP-43
型 式:等径、异径

应用领域

产品详细

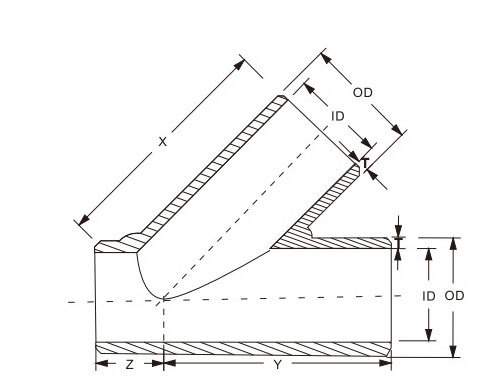

对焊等径45度斜三通 对焊异径45度斜三通

公称通径
Nominal Pipe Size
端部外径
Outside diameter at   bevel
中心至端面
Center to End
DN NPS OD X and Y Z
15  1/2 21.3 90 50
20  3/4 26.7 108 50
25 1 33.4 146 50
32 1­1/4 42.2 159 57
40 1­1/2 48.3 178 64
50 2 60.3 203 64
65 2­1/2 73.0 241 64
80 3 88.9 254 76
90 3­1/2 101.6 292 76
100 4 114.3 305 76
125 5 141.3 343 89
150 6 168.3 368 89
200 8 219.1 445 114
250 10 273.0 521 127
300 12 323.9 622 140
350 14 355.6 686 152
400 16 406.4 762 165
450 18 457.0 813 178
500 20 508.0 889 203
550 22 559.0 959 216
600 24 610.0 1029 229
650 26 660.0 1308 267
700 28 711.0 1442 286
750 30 762.0 1524 299
800 32 813.0 1626 311
850 34 864.0 1727 330
900 36 914.0 1829 350
950 38 965.0 1930 483
1000 40 1016.0 2032 508
1050 42 1067.0 2134 533
1100 44 1118.0 2235 559
1150 46 1168.0 2337 584
1200 48 1219.0 2438 610
1250 50 1270.0 2540 635
1300 52 1321.0 2642 660
1350 54 1372.0 2743 686
1400 56 1422.0 2845 711
1450 58 1473.0 2946 737
1500 60 1524.0 3048 762

注释:1)、异径三通的X值按支管公称尺寸对应的X值制造,但当支管变径超过2档(例如NPS24×14)时,45度夹角处的长度L应等于或大于支管外径OD2.
