翻边短节 Lap Joint Stub End


产品概要:

尺寸范围:1/2″~24″ (DN15~DN600)
压力等级: Sch10S, 40S, S80
材质牌号:304/304L, 316/316L,321, S31803等
制造工艺:无缝管或钢管、锻压机、固溶热处理、机加工
产品标准:ASME 16.9, GB/T12459,MSS SP-43
型 式:长型、短型

应用领域

产品详细

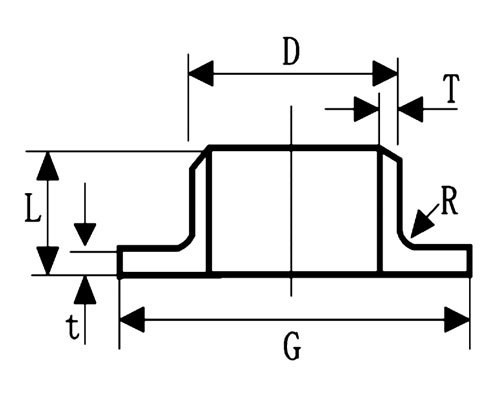

短型翻边短节(MSS SP-43) 长型翻边短(ASME B16.9)

公称通径
Nominal Size
端部外径
Outside
Diameter
at Bevel
端部外径
Outsiade Diameter
of Barrel
长度
Length
F
圆角半径
Radius of Fillet
R
搭接直径Diameter of
Lap
DN NPS OD Max. Min. 长型
Long Type
短型
Short Type
A Bmin G
15  1/2 21.3 22.8 20.5 76 51 3 0.8 35
20  3/4 26.7 28.1 25.9 76 51 3 0.8 43
25 1 33.4 35.0 32.6 102 51 3 0.8 51
32 1­1/4 42.2 43.6 41.4 102 51 5 0.8 64
40 1­1/2 48.3 49.9 47.5 102 51 6 0.8 73
50 2 60.3 62.4 59.5 152 64 8 0.8 92
65 2­1/2 73.0 75.3 72.2 152 64 8 0.8 105
80 3 88.9 91.3 88.1 152 64 10 0.8 127
90 3­1/2 101.6 104.0 100.8 152 76 10 0.8 140
100 4 114.3 116.7 113.5 152 76 11 0.8 157
125 5 141.3 114.3 140.5 203 76 11 1.6 186
150 6 168.3 171.3 167.5 203 89 13 1.6 216
200 8 219.1 222.1 218.3 203 102 13 1.6 270
250 10 273.1 277.2 272.3 254 127 13 1.6 324
300 12 323.9 328.0 323.1 254 152 13 1.6 381
350 14 355.6 359.9 354.8 305 152 13 1.6 413
400 16 406.4 411.0 405.6 305 152 13 1.6 470
450 18 457.2 462.0 456.4 305 152 13 1.6 533
500 20 508.0 514.0 507.2 305 152 13 1.6 584
550 22 558.8 565.0 558.0 305 152 13 1.6 641
600 24 609.6 616.0 608.8 305 152 13 1.6 692

注释:
1)、当短型翻边短节用于PN50和PN110(300LB和600LB级)的较大法兰以及大于等于PN150(900LB级)的大部分规格法兰时,或当长型翻边短节用户PN260和PN420(1500LB和2500LB级)的较大法兰时,为了避免法兰可能影响焊接,或许需要增加直段的长度。长度增加量由制造商和采购方双方协商。
2)、当采用榫槽面和凹凸密封面时,必须增加搭接边的厚度。增加厚度应附加(不包括)在基本长度F上。
3)、A型圆角半径R与GB/T9118.1~9118.2或ASME B16.5中的松套法兰的圆角半径相符合。B型的圆角半径R仅用于MSS SP-43标准中,其长度F为短型。
4)、搭接直径G与ASME B16.5中表示的标准机加工面相符合。搭接边的背面应进行机加工,使其与安装表面一致。当采用环连接密封面时,使用ASME B16.5中给出的尺寸K。
5)、搭接厚度t应不小于管子的公称壁厚。
