法兰盖 BL
产品概要:
尺寸范围:1/2″~48″ (DN15~DN1200)
压力等级:150LB, 300LB, 600LB, 900LB, 1500LB, 2500LB, DIN PN2.5, PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160, PN250, PN320, PN400
密封面型式:FF(平面), RF(突面), MF(凹凸面), TG(榫槽面), RJ(环连接面), OSG(O型圈面)
材质牌号:不锈钢,合金钢,双相不锈钢,镍基合金,低温钢,碳素钢,铜镍合金钢等
制造工艺:进料→复检→锯切→加热→锻造→热处理→粗加工→精加工→检验→打标识→装箱→发运
产品标准:ASME B16.5, ASME B16.47,MSS SP-4410,EN 1092-1-2007, EN 1759-1-2004,ISO 7005-1-1992,AS 2129-2000,GB/T 9112-2010, GB/T 9123-2010,HG/T 20592-2009, HG/T 20615-2009, HG/T 20623-2009,SH/T 3406-2013,GOST- AFNOR- BS- DIN
压力等级:150LB, 300LB, 600LB, 900LB, 1500LB, 2500LB, DIN PN2.5, PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160, PN250, PN320, PN400
密封面型式:FF(平面), RF(突面), MF(凹凸面), TG(榫槽面), RJ(环连接面), OSG(O型圈面)
材质牌号:不锈钢,合金钢,双相不锈钢,镍基合金,低温钢,碳素钢,铜镍合金钢等
制造工艺:进料→复检→锯切→加热→锻造→热处理→粗加工→精加工→检验→打标识→装箱→发运
产品标准:ASME B16.5, ASME B16.47,MSS SP-4410,EN 1092-1-2007, EN 1759-1-2004,ISO 7005-1-1992,AS 2129-2000,GB/T 9112-2010, GB/T 9123-2010,HG/T 20592-2009, HG/T 20615-2009, HG/T 20623-2009,SH/T 3406-2013,GOST- AFNOR- BS- DIN
应用领域
产品详细
平面(FF)法兰盖(BL) | 突面(RF)法兰盖(BL) |

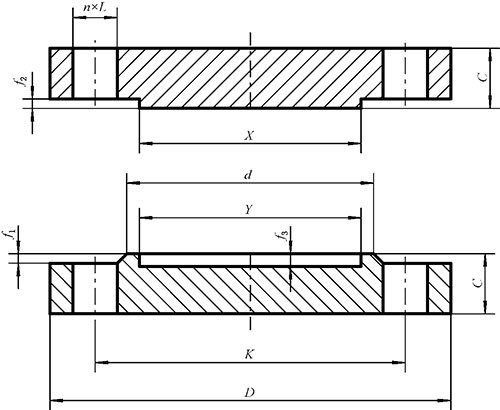

凹凸面(MF)法兰盖(BL) | 榫槽面(TG)法兰盖(BL) |

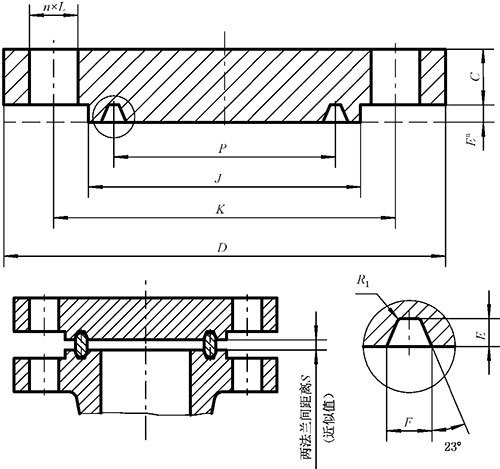

O型圈面(OSG)法兰盖(BL) | 环连接面(RJ)法兰盖(BL) |
盲板(BL)国标法兰适用压力及尺寸范围
密封面型式 | 公称压力PN | |||||||||||
Mpa/Bar | ||||||||||||
0.25 (2.5) |
0.6 (6) |
1.0 (10) |
1.6 (16) |
2.5 (25) |
4 (40) |
6.3 (63) |
10 (100) |
16 (160) |
25 (250) |
32 (320) |
40 (400) |
|
平面(FF) | DN10-1200 | DN10-2000 | DN10-1200 | DN10-1000 | DN10-600 | DN10-600 | ― | |||||
突面(RF) | DN10-400 | DN10-350 | DN10-300 | DN10-250 | DN10-200 | |||||||
凹凸面(MF) | ― | |||||||||||
榫槽面(TG) | ||||||||||||
环连接面(RJ) | ― |
盲板(BL)美标法兰适用压力及尺寸范围
密封面型式 | 公称压力PN | |||||
Mpa(Class) | ||||||
2.0 (150LB) |
5.0 (300LB) |
11.0 (600LB) |
15.0 (900LB) |
26.0 (1500LB) |
42.0 (2500LB) |
|
平面(FF) | DN15-600 (1/2"-24") |
― | ||||
突面(RF) | DN15-600 (1/2"-24") |
DN15-300 (1/2"-12") |
||||
凹凸面(MFM) | ― | DN15-600 (1/2"-24") |
DN15-300 (1/2"-12") |
|||
榫槽面(TG) | ― | DN15-600 (1/2"-24") |
DN15-300 (1/2"-12") |
|||
环连接面(RJ) | DN15-600 (1/2"-24") |
DN15-600 (1/2"-24") |
DN15-300 (1/2"-12") |
